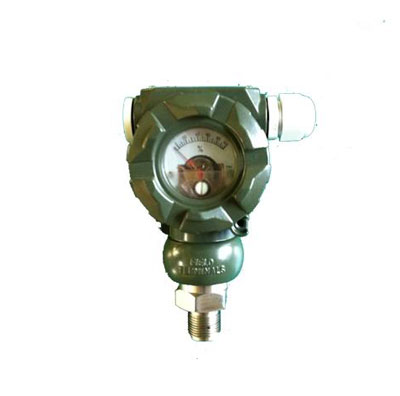

- 產品名稱：壓力變送器（液晶顯示）
- 添加時間：2013-07-12 15:22:44
- 推薦度：
BP800系列壓力變送器具有工作可靠,性能穩定,BP800系列壓力變送器安裝使用方便,體積小,BP800系列壓力變送器重量輕,性能價格比高等特點.BP800系列壓力變送器能在各種正負壓力測量中得到廣泛應用
BP800系列壓力變送器采用擴散硅或陶瓷壓阻傳感器作為壓力檢測元件,BP800系列壓力變送器傳感器的信號經高性能電子放大器轉換成4-20mA或0-10mA統一輸出信號.
☆主要性能指標
◆BP800系列壓力變送器
精度等J:0.25J基本誤差±0.25%
0.5J基本誤差±0.5%
◆BP800系列壓力變送器
非線性誤差: 0.25J≤±0.25%FS
0.5J≤±0.5%FS
◆BP800系列壓力變送器
輸出特性:兩線制4-20mA輸出,標準供電DC24V,負載電阻大于600Ω時,每增加50Ω需增加1V供電,但高供電J限為DC36V.當需要超過DC24V供電時,輸出回路應避免長期工作在零負載電阻狀態,必要時可在輸出回路中串入電阻以降低輸出功率管的功耗.零負載電阻時底供電電壓DC12V
☆主要技術參數
|
測量范圍：表 壓（G） 0-6KPa～3500KPa 精 確 度：0.2% ；0.5% 適用介質：液體、氣體、蒸汽 過壓J限：用戶量程壓力值的3倍 補償溫度：-20～80℃ 工作溫度：-40～85℃ 保存溫度：-40～125℃ 溫度系數：在溫度補償范圍內零點和量程均為 0.15％/10℃ 穩 定 性：±0.2％FS/年 啟動時間：2秒，不需預熱 電源電壓：12～36V DC， 輸出信號：4～20mA DC 大負載：50×(電源電壓-12)Ω |
位置影響：任何方向偏離90°，零點變化≤0.1％ 振動影響：對于l0g峰值，20～2000Hz條件下無影響 濕度影響：0～95％相對濕度無影響 外殼：模壓鑄鋁（外涂蘭色環氧樹脂） 防護等J：IP65 現場指示：31/2 LED數字顯示表 電氣接口：M20×1.5 過程連接：M20×1.5或1/2NPT 接濕件：<過程連接>不銹鋼1Cr18Ni9Ti <隔離膜片> 316不銹鋼 <密封件>氟橡膠O型環 填充液：硅油 尺寸：80×106×130 重量：1kg |
☆選型表
|
BP800 |
系列號（壓力變送器） |
|||||||||||||
|
|
|
代號 |
測量方式 |
|||||||||||
|
A |
J壓（適用測量范圍：代碼2～7） |
|||||||||||||
|
G |
表壓（適用測量范圍：代碼1～7） |
|||||||||||||
|
S |
密封壓（背壓腔為標準一個大氣壓，適用測量范圍：代碼6～9、0） |
|||||||||||||
|
|
|
代號 |
測量范圍 |
|||||||||||
|
1 |
0-6KPa～35KPa |
|||||||||||||
|
2 |
0-35KPa～100KPa |
|||||||||||||
|
3 |
0-50KPa～210KPa |
|||||||||||||
|
4 |
0-100KPa～350KPa |
|||||||||||||
|
5 |
0-200KPa～700KPa |
|||||||||||||
|
6 |
0-500KPa～2100KPa |
|||||||||||||
|
7 |
0-1MPa～3.5MPa |
|||||||||||||
|
8 |
0-3MPa～7MPa |
|||||||||||||
|
9 |
0-7MPa～2lMPa |
|||||||||||||
|
0 |
0-15MPa～35MPa |
|||||||||||||
|
|
|
代號 |
精度等J |
|||||||||||
|
A |
0.2％ |
|||||||||||||
|
B |
0.5％ |
|||||||||||||
|
|
|
代號 |
接口方式 |
|||||||||||
|
1 |
M20×1.5陽螺紋 |
|||||||||||||
|
2 |
1/2NPT陽螺紋 |
|||||||||||||
|
3 |
用戶可選 |
|||||||||||||
|
|
|
代號 |
防爆方式 |
|||||||||||
|
N |
普通不防爆 |
|||||||||||||
|
I |
本安防爆 |
|||||||||||||
|
D |
隔離防爆 |
|||||||||||||
|
|
|
代號 |
選項 |
|||||||||||
|
L |
31/2 LED數字顯示器 |
|||||||||||||
|
|
|
|||||||||||||
|
BP800 G 6 A 1 N L <——選型舉例 |
||||||||||||||
